節能型容積式熱交換器

1、自動控溫節能型容積式熱交換器，它充分利用蒸汽能源，高效、節能是一種新型熱水器。普通熱交換器一般需要配置水水熱交換器來降低蒸汽凝結水溫度以便回用。而節能型熱交換器凝結水出水溫度在75℃左右，可直接回鍋爐房重復使用。這樣減少了設備投資，節約熱交換器機房面積，從而降低基建造價，因此節能型容積式熱交換器深受廣大設計，用戶單位歡迎。

2、節能型容積式熱交換器工作原理詳圖示。有立式、臥式兩種類型，其技術參數詳后頁圖表，本廠生產規格齊全，還可按用戶單位特殊需要設計、加工。

3、本熱交換器適用于一般工業及民用建筑的熱水供應系統。熱媒為蒸汽，加熱排管工作壓力為，<0.6Mpa，殼體工作壓力為0~1.6Mpa，出口熱水溫度為65℃.

4、節能型容積式熱交換器，殼體材料有三種：碳素鋼Q235-A、B，不銹鋼1Cr18Ni9Ti，碳素鋼內襯銅，U形管材料，紫銅管T2及不銹鋼1Cr18Ni9Ti?？砂葱枰右赃x用。

5、臥式節能型為鋼制鞍式支座。與國際S154、S165相同。立式為柱腳支座。

6、熱交換器必須設置安全裝置，下列各種安全裝置可選擇其中一種裝設于交換器上：

1)在交換器頂裝安全閥，安全閥壓力須與熱交換器的工作壓力相適應（向安全閥生產廠訂貨時需加以申明）。安全閥的安裝與使用應符合勞動人事部《壓力容器安全技術監督規程》的規定。

2)在交換器頂部裝設接通大氣的出管（在有條件的場合）

3)設膨脹水箱，與水加熱器相連，以放出膨脹水量。

7.若水中含有硬度、鹽類，使用熱交換器時，器壁和管壁會形成水垢，導致?lián)Q熱率降低，能耗增加，因而影響使用，故應采取一定的軟化措施。

8.鋼襯銅熱交換器比不銹鋼熱交換器經濟，并且技術上有。它利用了鋼的強度和銅的耐腐蝕性，即熱交換器能承受一定工作壓力，又使熱交換器出水水質良好。鋼殼內襯銅的厚度一般為1.2mm鋼襯銅熱交換器必須防止在罐內行程部分真空，因此產品出廠時均設有防真空閥。此閥除非定期檢修是不能取消的。部分真空形成原因可能是排水不當，低水位時從熱交換器抽水過度，或者排氣系統不良。水錘或突然的壓力降也是造成負壓原因。

交換器型號	容量升	D	L	L1	L2	L3	L4	L5	L6	H	H1	H2	H3	a	b
1	500	600	2240	815	300	300	175	420	800	1368	558	560	913	50	50
2	700	700	2800	890	300	300	175	500	665	1108	134	700	604	50	50
3	1000	800	2848	960	300	300	175	590	750	1158	134	700	604	50	50
	c	d	e	f	g	h	重量kg
1	80	40	40	40	80	50	620
2	80	40	40	40	80	50	820
3	80	40	40	40	80	50	900

交換器型號	容量升	D	L	L1	L2	L3	L4	L5	L6	H	H1	H2	H3	a
4	1500	900	3125	1085	250	250	150	660	825	1270	126	788	664	50
5	2000	1000	2423	1185	300	300	150	740	930	1362	168	788	706	50
6	3000	1200	3690	1465	300	300	180	900	935	2566	280	788	818	50
7	5000	1400	4132	1645	300	300	180	1050	1010	1760	330	820	900	50
7.5	6710	1600	4279	1755	300	300	180	1180	1072	1760	300	825	1000	50
8	8000	1800	4348	1620	350	350	250	1330	1162	2144	250	1008	1110	50
9	10000	2000	4490	1620	350	350	250	1490	1200	2344	278	1012	1210	50
10	15000	2200	5148	2200	350	350	250	1680	1280	2544	288	1017	1314	50
	b	c	d	e	f	g	h	i	j	k	kg
4	50	80	40	40	32	32	50	50	50		1080
5	50	80	40	40	32	32	50	50	50		1450
6	50	100	50	50	40	40	50	50	50		1760
7	50	100	50	50	40	40	50	50	50	110	1930
7.5	50	100	50	50	40	40	50	50	50	110	1930
8	50	100	65	50	50	50	80	50	50	110	3800
9	50	125	80	50	50	50	80	50	50	110	6340
10	50	125	80	50	50	50	80	50	50	130	9392

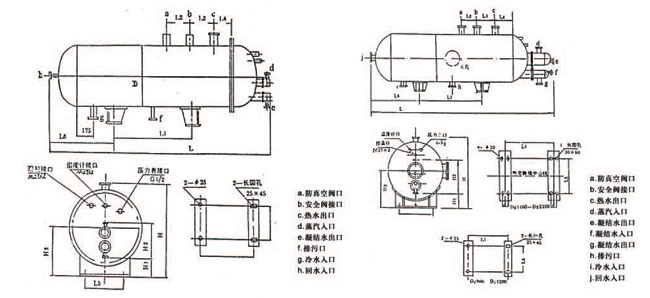

1、2、3號臥式容積式熱交換器總圖

4、5、6、7、8、9、10臥式節能型容積式熱交換器總圖
